產品展示PRODUCTS

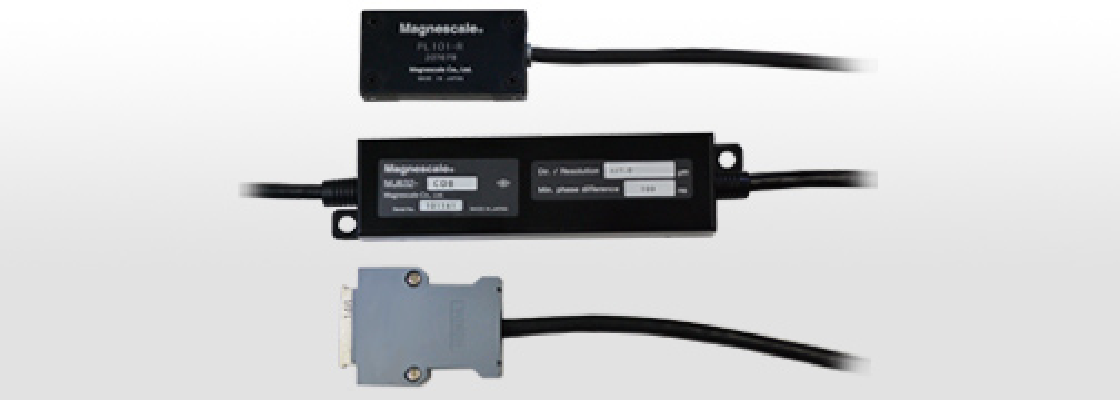

進口日本magnescale索尼PL101-RA角度編碼器
產品型號：PL101-RA
產品品牌：日本索尼magnescale
產品簡介：
參考外形尺寸 *2 參考MJ632使用說明書 *3 參考MJ632使用說明書內容如有更改，恕不另行通知。主機 PL101-RA PL101-RHA內插器 MJ632-***防護等級 相當于IP50 相當于IP67（連接器除外）原點輸出 是（當使用帶有原點的刻度時）解決 0.2 至 10 μm（按型號選擇 *2）準確度（20℃） ±10L μm *L≦3000 mm ；±(10L +2.5N) μm *L≦3000 mm為有效長度，N為長度對應的整數。
L和N的關系請參考SL700規格表。
清關*1 0.35±0.1mm
抵消 ±0.2mm
姿勢改變 間距*1 ±0.1°
偏航*1 ±0.2°
卷*1 ±0.2°
輸出信號 A/B相、原點信號、報警
電源電壓 直流5V±5%
能量消耗 Max.1.0w
最大響應速度 取決于分辨率和 A/B 相最小相位差的組合 *3
頭電纜長度 300mm 3000mm
頭部質量 60克 150克
工作溫度限制 0°C 至 +45°C
儲存溫度范圍 -20°C 至 +50°C
頭部插補器延長電纜（另售） CK-T12：1m CK-T13：3m CK-T14：5m CK-T15：10m
進口日本magnescale索尼PL101-RA角度編碼器
進口日本magnescale索尼PL101-RA角度編碼器
結合SL700，檢測直線位置和移動距離，輸出A/B相信號。非接觸式測量頭和秤由于采用磁性檢測方式，耐污垢、油污等，抗振動、沖擊能力強?？筛鶕?jù)應用選擇各種類型
| 主要規格 | |||
|---|---|---|---|
*1 參考外形尺寸 *2 參考MJ632使用說明書 *3 參考MJ632使用說明書 內容如有更改，恕不另行通知。 | |||
| 主機 | PL101-RA | PL101-RHA | |
| 內插器 | MJ632-*** | ||
| 防護等級 | 相當于IP50 | 相當于IP67（連接器除外） | |
| 原點輸出 | 是（當使用帶有原點的刻度時） | ||
| 解決 | 0.2 至 10 μm（按型號選擇 *2） | ||
| 準確度（20℃） | ±10L μm *L≦3000 mm ；±(10L +2.5N) μm *L≦3000 mm *L為有效長度，N為長度對應的整數。 L和N的關系請參考SL700規格表。 | ||
| 清關*1 | 0.35±0.1mm | ||
| 抵消 | ±0.2mm | ||
| 姿勢改變 | 間距*1 | ±0.1° | |
| 偏航*1 | ±0.2° | ||
| 卷*1 | ±0.2° | ||
| 輸出信號 | A/B相、原點信號、報警 | ||
| 電源電壓 | 直流5V±5% | ||
| 能量消耗 | Max.1.0w | ||
| 響應速度 | 取決于分辨率和 A/B 相小相位差的組合 *3 | ||
| 頭電纜長度 | 300mm | 3000mm | |
| 頭部質量 | 60克 | 150克 | |
| 工作溫度限制 | 0°C 至 +45°C | ||
| 儲存溫度范圍 | -20°C 至 +50°C | ||
| 頭部插補器延長電纜（另售） | CK-T12：1m CK-T13：3m CK-T14：5m CK-T15：10m | ||
